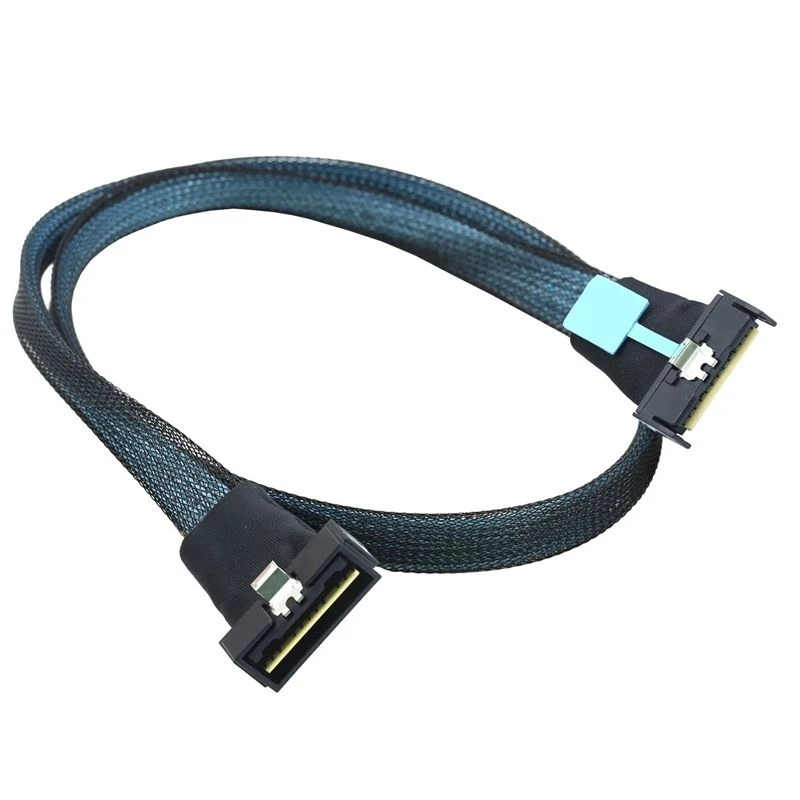

Slank SAS SFF-8654

• 8-bane-understøttelse (74-bens version): Op til 8 baner pr. stik - 64Gbps (PCIE 4.0 x8) eller 180Gbps (SAS-4)
• 4-bane-understøttelse (38-bens version): Kompakt 4--sporet forbindelse til intern routing med begrænset plads
• PCIE4.0 + Kompatibel med SAS-4: 16GT/s (PCIE 4.0) og 22,5 Gbps (SAS-4) med bagudkompatibilitet
• Tri-indbygget tilstand: Bærer SAS-, SATA- og NVME-protokoller over det samme kabel, når det bruges med Tri-Mode-controllere
• Lille formfaktor: 25-35 % mindre end SFF-8643/8644-stik, hvilket muliggør høj porttæthed
• Interne (ingen lås) og eksterne (metal låse) varianter: Samme stikfodaftryk, forskellig fastholdelse
• Hot-kan tilsluttes: Standard SAS/SATA/NVME hot-swap-understøttelse på egnede bagfly

1. 8-Baner i et tyndt stik - Dobbelt båndbredde pr. port
Ældre SFF-8643/8644-kabler maksimalt med 4 baner (4x). SFF-8654 74-pin-versionen leverer 8 baner i et stik, der er 30 % mindre. Fordel: Et enkelt kabel bærer nu PCIE 4.0 x8 (128Gbps) eller SAS-4 brede porte (180Gbps) - perfekt til dobbelt-port NVME SSDS eller eksterne JBOD'er med høj tæthed. Beviser: Standard på Broadcom 9600-24i, 9600-16i Tri-Mode HBA'er.

2. Mixed Protocol Support - Et kabel, ethvert drev
Brug det samme kabel til SAS HDDS-, SATA SSDS- og NVME U.2/U.3-drev. Ingen om-kabler, når du ændrer drevteknologi. Fordel: Forenkle lagerbeholdningen - ét varenummer for alle forbindelser.

3. Intern eller ekstern - Samme forbindelsesfamilie
Interne SFF-8654-kabler har en lille plastiklås til routing inde i servere. Eksterne versioner tilføjer en robust metallås, EMI-fingre og trækflig. Fordel: Du kan bruge det samme PCB-fodaftryk til både interne og eksterne applikationer, blot ved at vælge det passende sammenkoblingsstik. Beviser: Dell Power Edge 15G, HPE ProLiant Gen11, Supermicro X13 bruger SFF-8654 til begge.

4. 85Ω Indstillinger forPCIE4.0 (16GT/s) Signalintegritet
SFF-8654 kan bygges med 85Ω differentiel impedans (PCIE spec) eller 100Ω (SAS spec). For NVME direkte-tilsluttede bagplaner opretholder 85Ω-kabler øjenåbning på 16GT/s. Fordel: Intet signaltab eller marginreduktion ved brug af PCIE 4.0 SSDS.

5. Længde-Matchede par forNVMEDobbelt-portredundans
For dobbelt-port NVME skal du opretholde identisk elektrisk længde på tværs af redundante stier. SFF-8654-kabler kan bygges med præcisionslængdetilpasning (tidsstemplet eller målt). Fordel: Ingen ydeevnestraf i aktive-aktive dual-port-konfigurationer.

• Banetælling: 4-sporet (38-benet) eller 8-sporet (74-benet)
• Kabeltype: Indvendig flad/rund (plastiklås) eller udvendig afskærmet (metallås)
• Impedans: 85Ω (PCIE) eller 100Ω (SAS)
• Kabellængde: 0,2m til 1,5m indvendig; 1m til 5m kobber eksternt; op til 30m aktiv optisk ekstern
• Forbindelsesorientering: Lige stik, ret-vinkel eller sadel-montering (bord-til-bord)
• Jakke materiale: PVC (generelt), TPE (fleksibel), LSZH (plenum)
• Farve: Sort, blå, grå - tilpasset til længdeidentifikation
• Træk Tab: Udvidet (ekstern version)
• Emballage: Bulkruller, individuelle anti-statiske poser, detailkasser

• NVMEU.2/U.3 backplane til HBA: Tilslut en Tri-Mode HBA til et direkte-tilslut NVME-drevbur
• SAS-4 JBOD ekstern: Link server til højtydende SAS-4-lagerkabinet.-
• PCIE4.0/5.0 udvidelse: Overfør PCIE-signal til eksternt chassis (f.eks. GPU over PCIE)
• Intern routing på serveren med høj-densitet: 1U/2U-systemer med flere 8-sporede 8654 kabler
• Hyper skala lagringsknude: OCP-lagerslæder med SFF-8654 intern kabling til at drive boards
• Aktiv optisk forlængelse: Meget lang rækkevidde (10-30m) til adskilte opbevaringsbassiner

1. Mike R., DevOps Hardware i Virginia
"Broad com 9600-24i + 24-bay U.3 backplane. Brugt 8-sporet SFF-8654 for hver 4-drevs gruppe. 74-benstik føles lille, men låst positivt. PCIE 4.0 forhandlet med fulde 16GT/s pr. bane. Kører varmt, men godt inden for specmlængde{12}."

2. Jessie L., lagerarkitekt i Texas
"NVME over Fabric-testlaboratorium. Brugte 5m eksterne SFF-8654 kobberkabler mellem server og JBOD. Fuld 8-sporet SAS-4 (22,5 Gbps) - ingen CRC-fejl i 3-dages kørsel. Metallåsen er mindre end SFF-8644, men føles stadig solid."

3.Sarah K., Server OEM i Taiwan
"Gen 11 server intern. Bundkort SFF-8654 til backplane SFF-8654. Det retvinklede stik på bundkortets side ryddede et overfyldt DIMM-område. Masseproduktionsordre på 0,5 m flad 8-bane - konsekvent crimpkvalitet og impedans."

4.Dave P., Broadcast Storage i New York
"8K redigering af SAN. Controller til flashkabinet - 20m aktiv optisk SFF-8654. Løb gennem loftskabelbakke med CAT6 og strøm - ingen interferens. 8 baner ved 16GT/s PCIE, fuld båndbredde til multi-stream Avid-afspilning."

5.Priya K., HPC-opbevaring i Indien
"Lustre parallelt filsystem. 8-bane 8654 forbinder hovedknudepunkter til NVME target. 3m kobberkabler, 85Ω version til PCIE 4.0. Meget lille bøjningsradius - passer ind i overfyldt 2U chassis. Koster mindre end optisk på denne afstand."

• Betalingsmetode: Kreditkort eller T/T (valgfrit for store beløb). Western Union PayPal
• T/T-betaling understøtter generelt 100% forudbetaling.
• Leveringstid: Normalt inden for 5-10 arbejdsdage efter modtaget betaling.
• Prøvepolitik: Prøver er altid tilgængelige for hver model for standardprodukter.
• Prøver kan være klar på 3-5 arbejdsdage, når betalingen er modtaget.
• Forsendelseshavn: Shenzhen, Kina.
